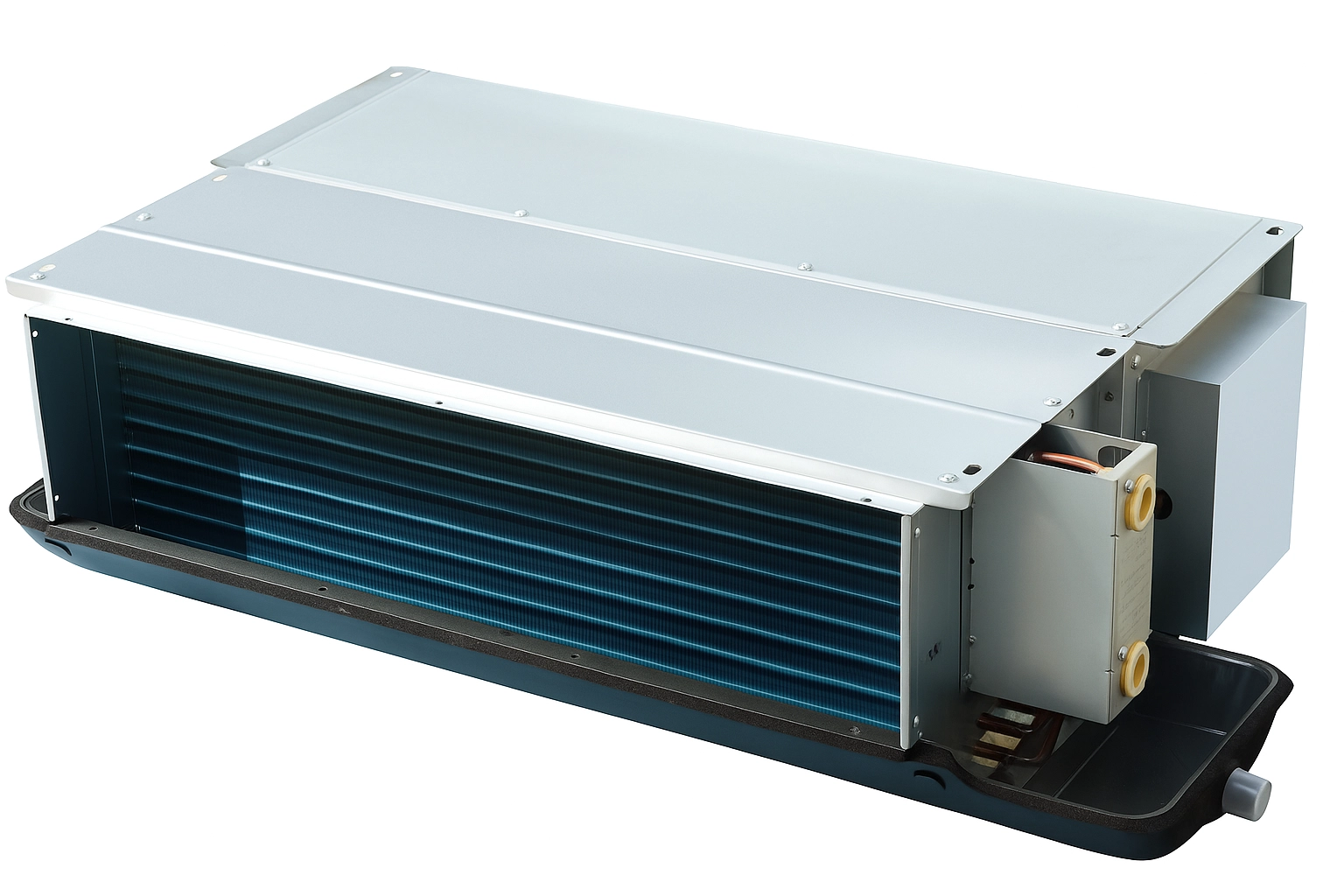

فن کویل سقفی توکار

فن کویل سقفی توکار

مشخصات عمومی فن کویل سقفی توکار

✅ عملکرد سرمایشی و گرمایشی

✅ ظرفیت هوادهی CFM 200 تا CFM 1200

✅ ارتفاع کم مناسب برای حداقل فضای سقف کاذب

✅ قابلیت ارائه با فشار استاتیکی 12 و 30 پاسکال

✅ طراحی به روز بر اساس فن کویل های شرکت Daikin ژاپن

اجزای تشکیل دهنده فن کویل سقفی توکار

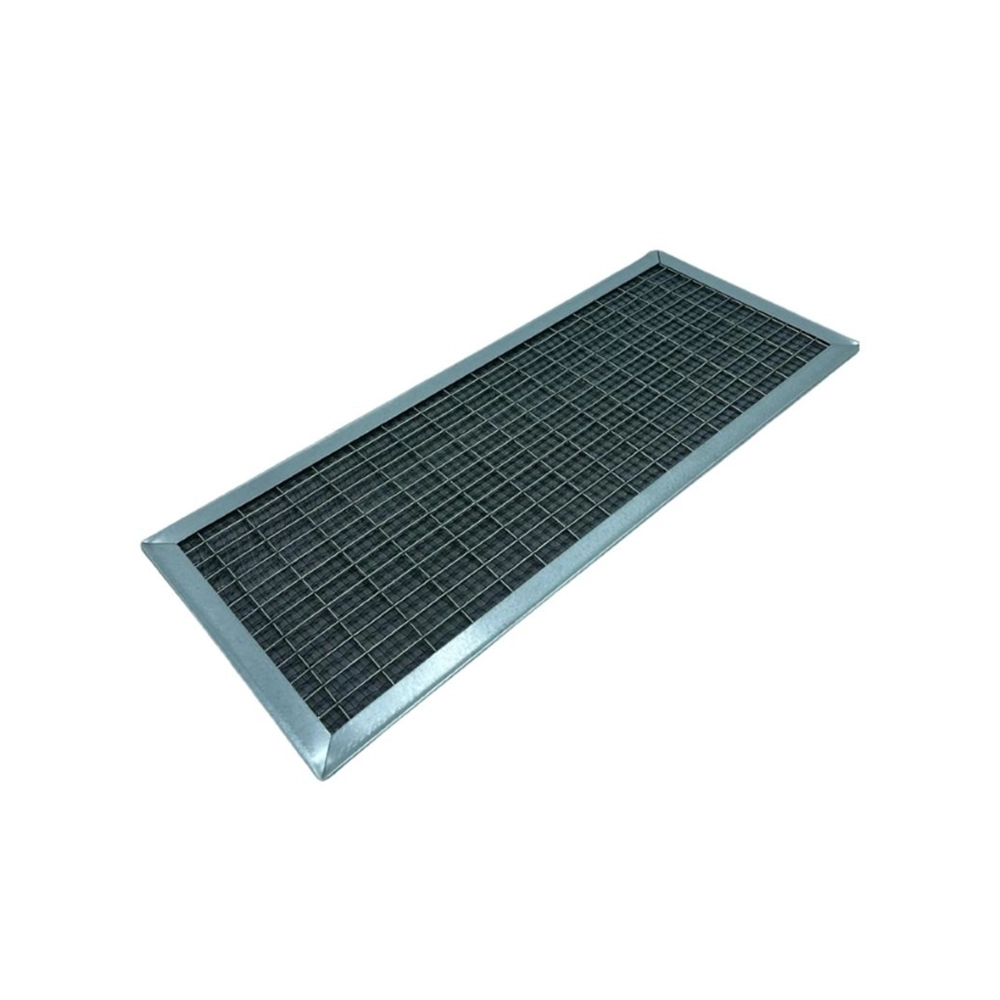

فیلتر

Filter

فیلتر توری با الیاف پلی‌پروپیلن، با توانایی فیلتراسیون بالا، مقاوم در برابر تغییرات دما، عمر بالا با قابلیت شست و شو و تعویض

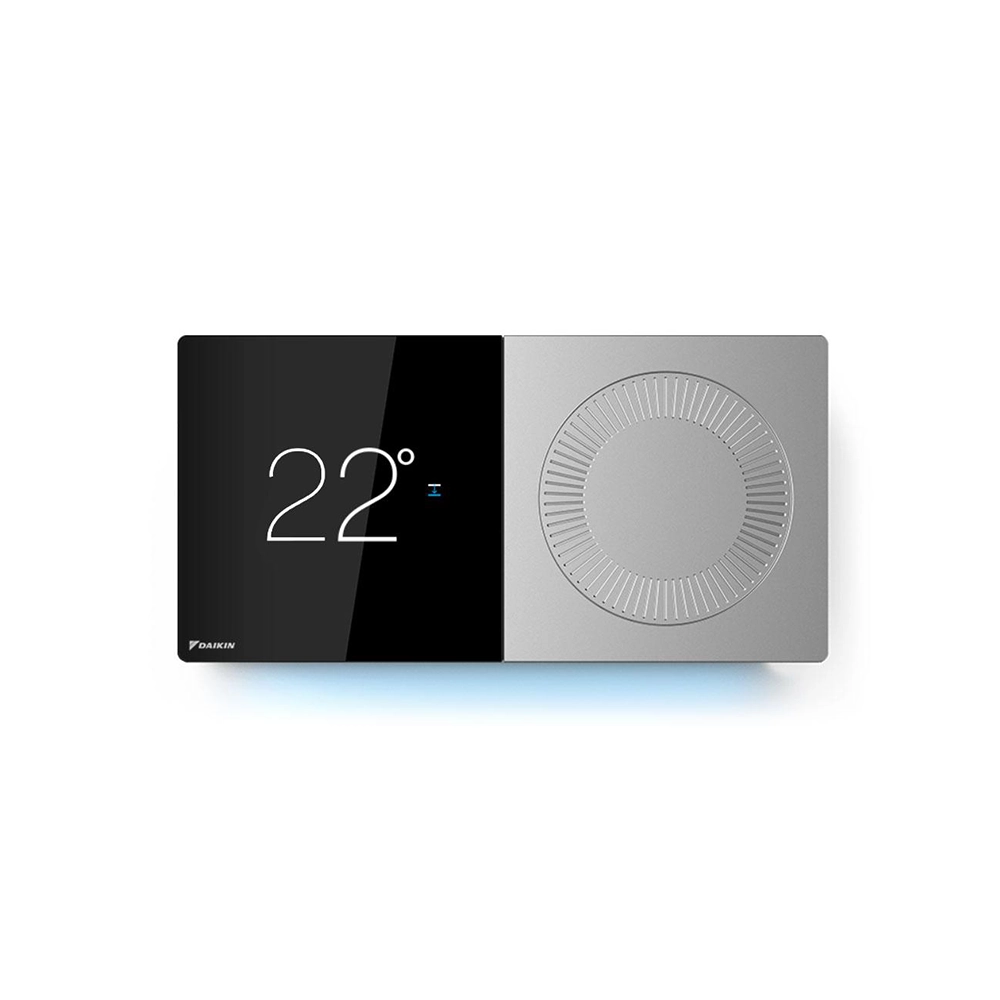

ترموستات

Thermostat

قابلیت تجهیز به ترموستات هوشمند سرمایشی و گرمایشی با قابلیت تنظیم چند دستگاه همزمان، برنامه ریزی هفتگی، سازگار با سیستم BMS و در مدل‌های مختلف سازگار با معماری متنوع

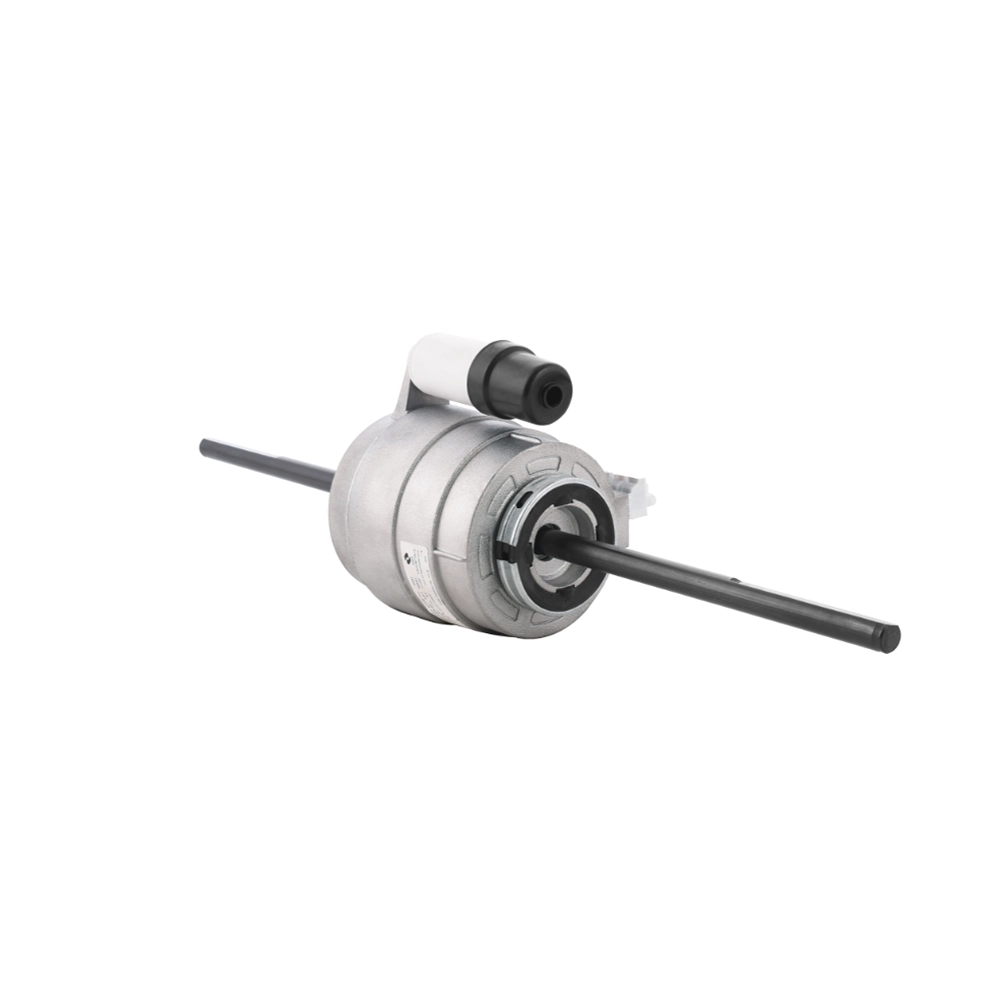

الکتروموتور

Electromotor

الکتروموتور با راندمان بالا، حداکثر توان نسبت به ابعاد، قابلیت سربندی در 7 دور، در دو مدل تک یا دو شفت با عملکرد پایدار و بدون نویز

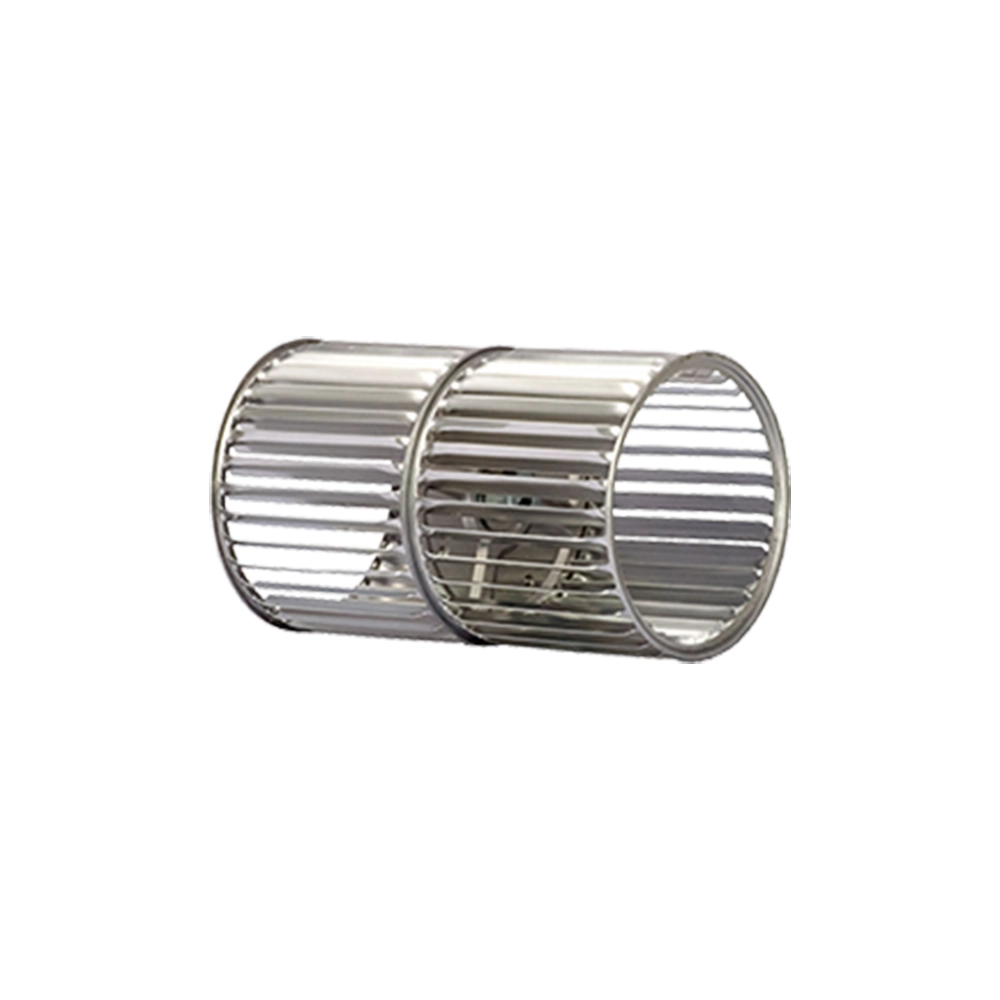

فن

Fan

فن سانتریفیوژ فلزی با پروانه فوروارد، با زاویه پروانه بهینه‌سازی شده جهت ایجاد حداکثر جریان هوا با حداقل صدا به همراه بالانس دینامیکی

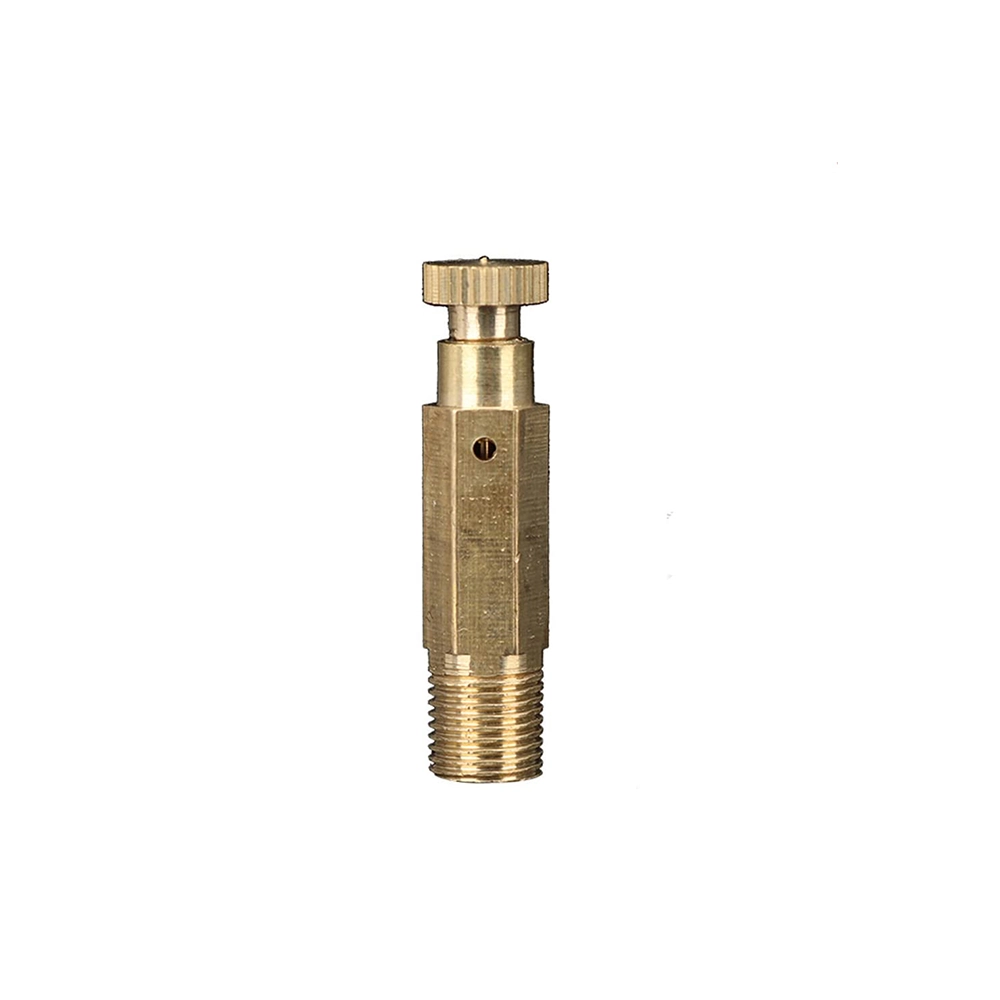

هواگیری

Vent

شیر هواگیری دستی تعبیه شده در بالاترین نقطه، با دسترسی آسان، عملکرد مطمئن و مجهز به لوله پلاستیکی جهت انتقال آب خروجی به سینی درین

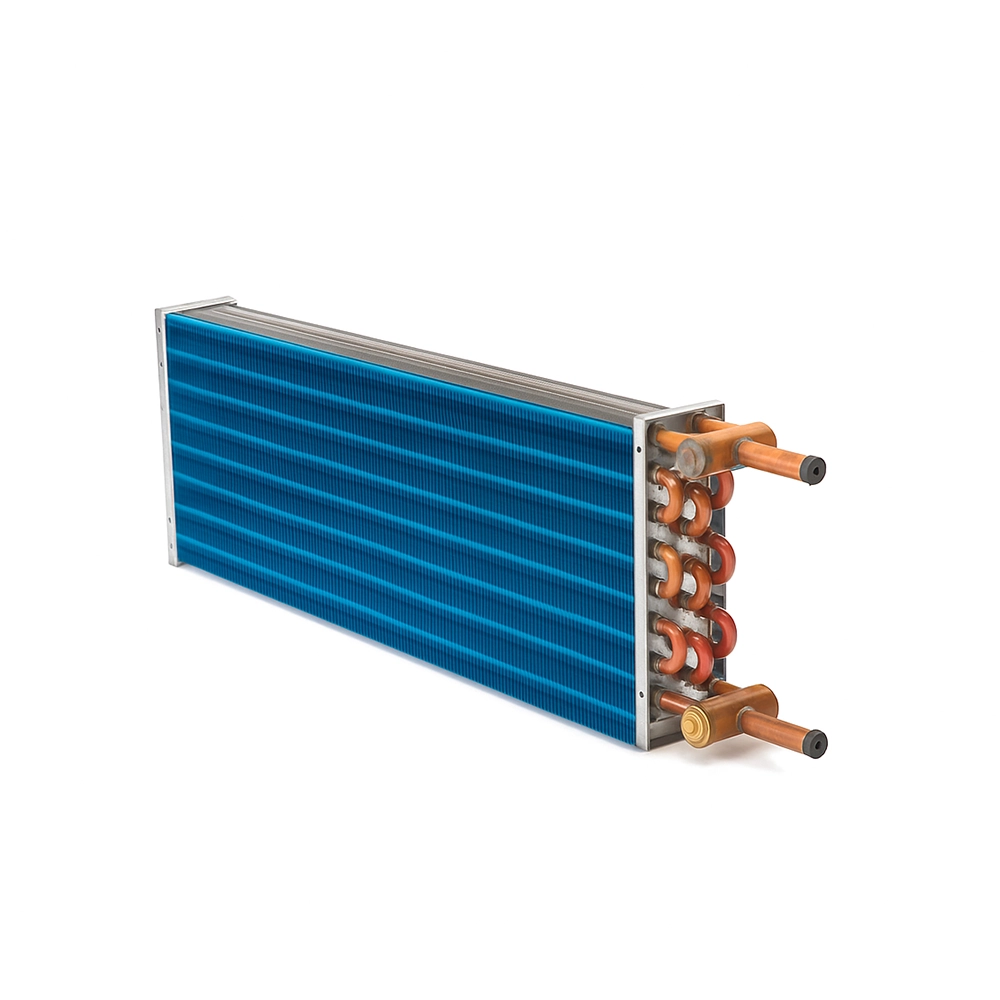

کویل

Coil

کویل 3 ردیفه با مداربندی بهینه سازی شده و پره‌های موجدار جهت تامین حداکثر انتقال حرارت و پوشش ضد خوردگی Blue

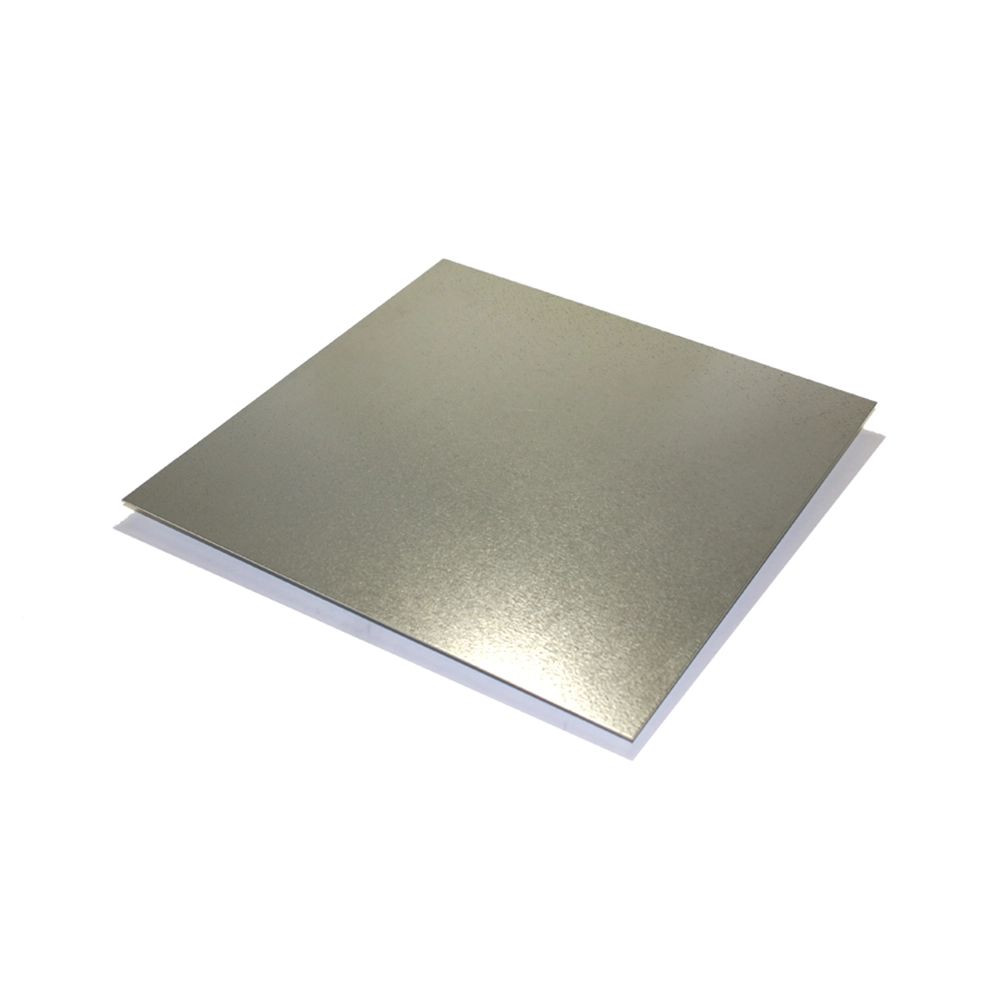

بدنه

Body

ساخته شده از ورق گالوانیزه با کیفیت به ضخامت mm 1 (ضخامت بالاتر در سینی درین و پایه الکتروموتور) با خم‌کاری استاندارد جهت افزایش مقاومت بدنه با حداقل وزن ورق

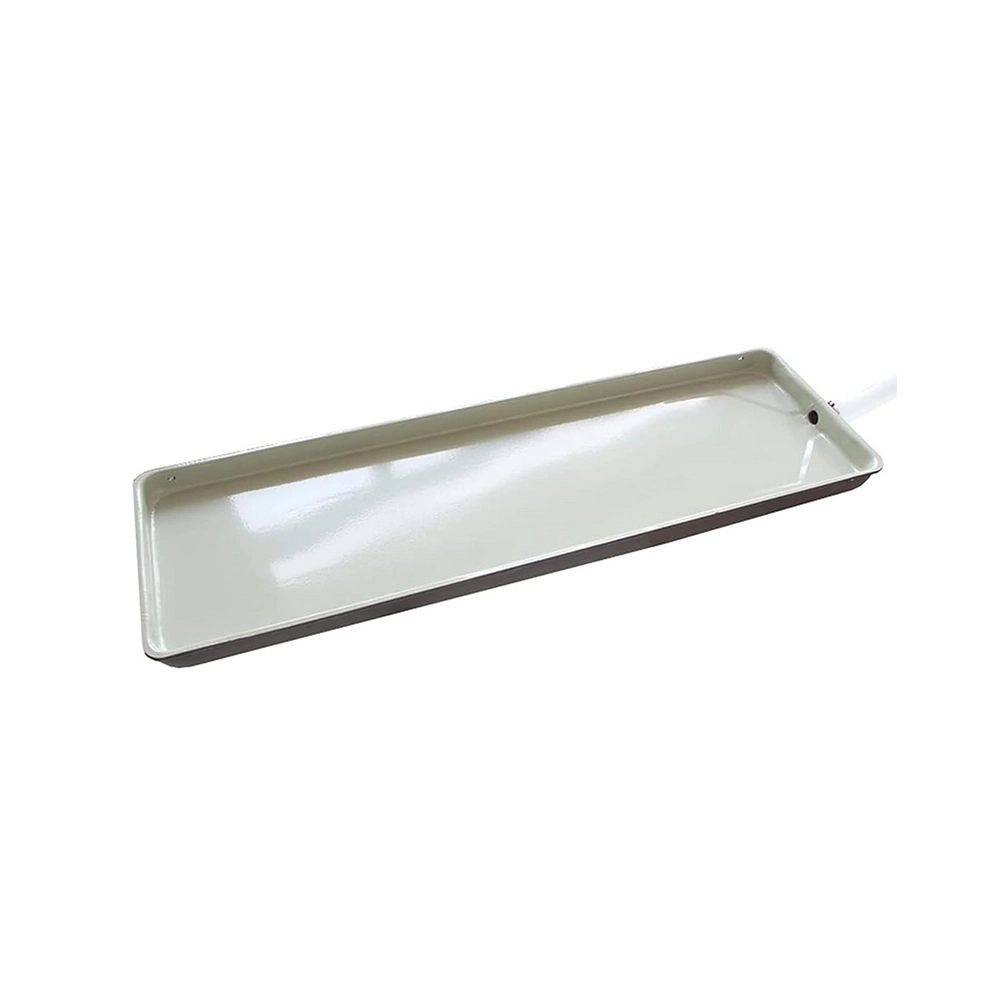

سینی درین

Drain Pan

سینی درین یکپارچه با شیب پرسی یکنواخت جهت تخلیه سریع میعانات، با رنگ آمیزی سطح داخلی و بیرونی و عایق‌بندی EVA جهت ممانعت از تقطیر سطحی

مشخصات فنی فن کویل سقفی توکار

  Models Unit FEW200FT FEW300FT FEW400FT FEW600FT
  Operation   Air Flow High CFM M3/h 212 / 360 300 / 510 441 / 750 594 / 1010 تند حجم هوادهی
Medium 147 / 250 206 / 350 276 / 470 453 / 770 متوسط
Low 106 / 180 135 / 230 194 / 330 288 / 490 کند
E.S.P Pa 30 فشار استاتیکی
Tot. Cooling Capacity kW 2.20 3.20 4.39 6.16 توان سرمایشی کل
Sen. Cooling Capacity kW 1.74 2.36 3.25 4.40 توان سرمایشی محسوس
Heating Capacity kW 3.58 5.17 7.3 9.96 توان گرمایشی
Sound Level dB 33 37 38 41 سطح صدا
  Hydraulic Cooling Flow M3/h 0.4 0.6 0.8 1.1 جریان آب سرمایش
P.D kPa 14.6 12.0 21.6 38.2 افت فشار
Heating Flow M3/h 0.42 0.6 0.78 1.08 جریان آب گرمایش
P.D kPa 11.8 10.6 17.3 30.6 افت فشار
Electrical Power Supply   220 V / 1Ph / 50Hz منبع ورودی برق
Input Power W 39 53 72 107 توان مصرفی
Max Current A 0.18 0.24 0.33 0.49 حداکثر جریان مصرفی
Models Unit FEW800FT FEW1000FT FEW1200FT FEW1400FT
Operation Air Flow High CFM M3/h 835 / 1420 953 / 1620 1200 / 2040 1400 / 2380 تند حجم هوادهی
Medium 641 / 1090 671 / 1140 882 / 1500 1148 / 1952 متوسط
Low 435 / 740 488 / 830 600 /1020 700 / 1190 کند
E.S.P Pa 30 فشار استاتیکی
Tot. Cooling Capacity kW 7.81 8.83 10.70 12.91 توان سرمایشی کل
Sen. Cooling Capacity kW 6.04 6.41 7.76 9.21 توان سرمایشی محسوس
Heating Capacity kW 13.61 15.33 19.77 21.52 توان گرمایشی
Sound Level dB 41 43 44 46 سطح صدا
Hydraulic Cooling Flow M3/h 1.4 1.6 1.9 2.3 جریان آب سرمایش
P.D Pa 18.4 21.0 32.7 39 افت فشار
Heating Flow M3/h 1.74 1.8 2.28 2.58 جریان آب گرمایش
P.D Pa 21.0 21.2 32.6 36.8 افت فشار
Electrical Power Supply 220 V / 1Ph / 50Hz منبع ورودی برق
Input Power W 142 174 217 250 توان مصرفی
Max Current A 0.65 0.80 1.00 1.19 حداکثر جریان مصرفی

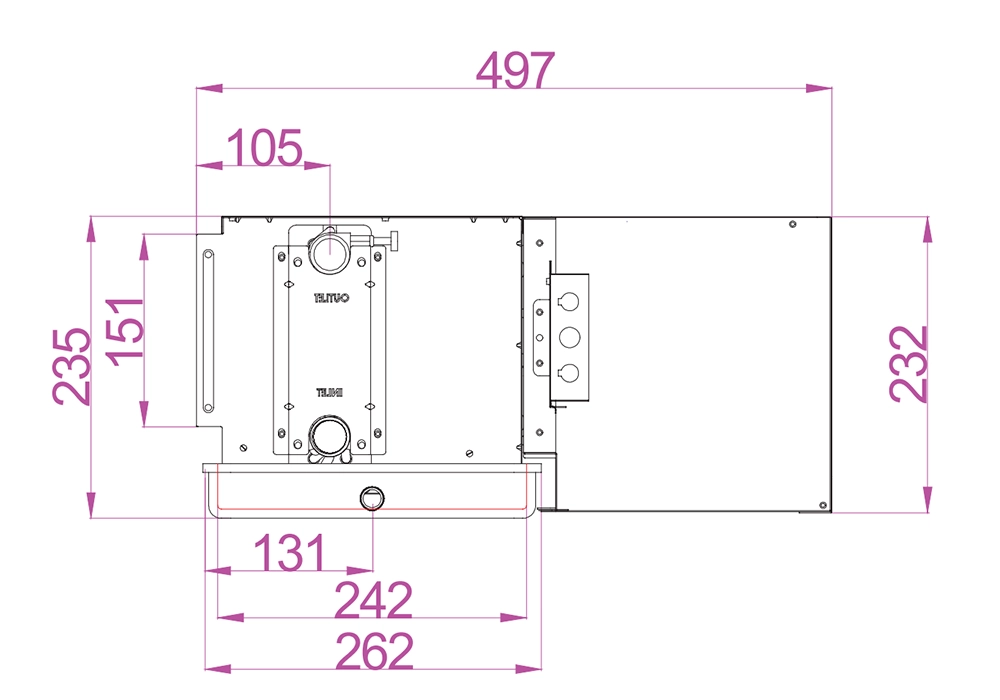

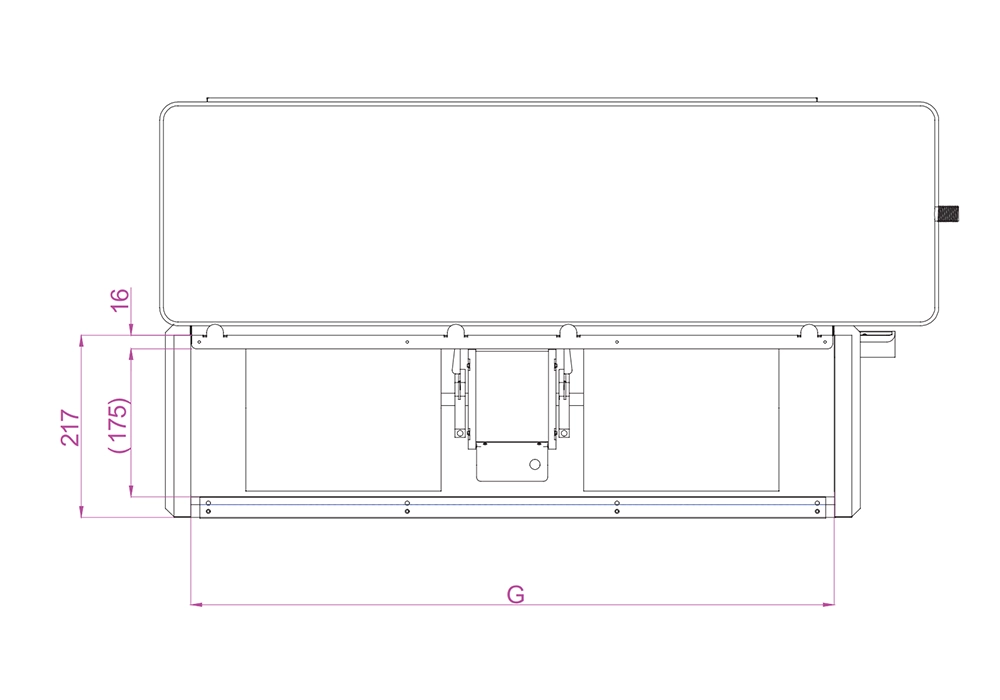

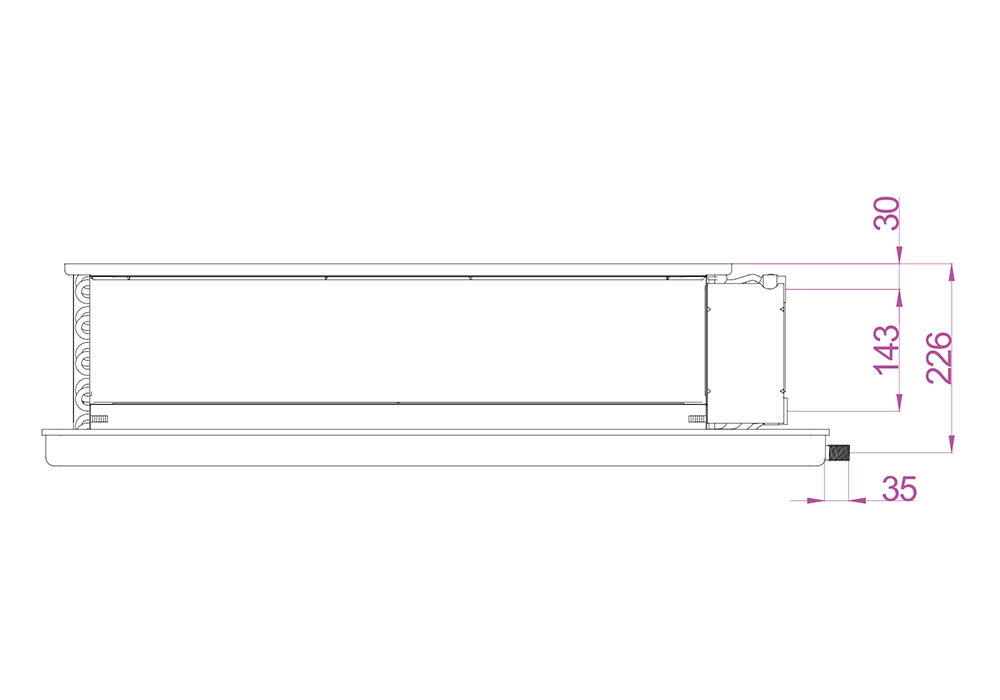

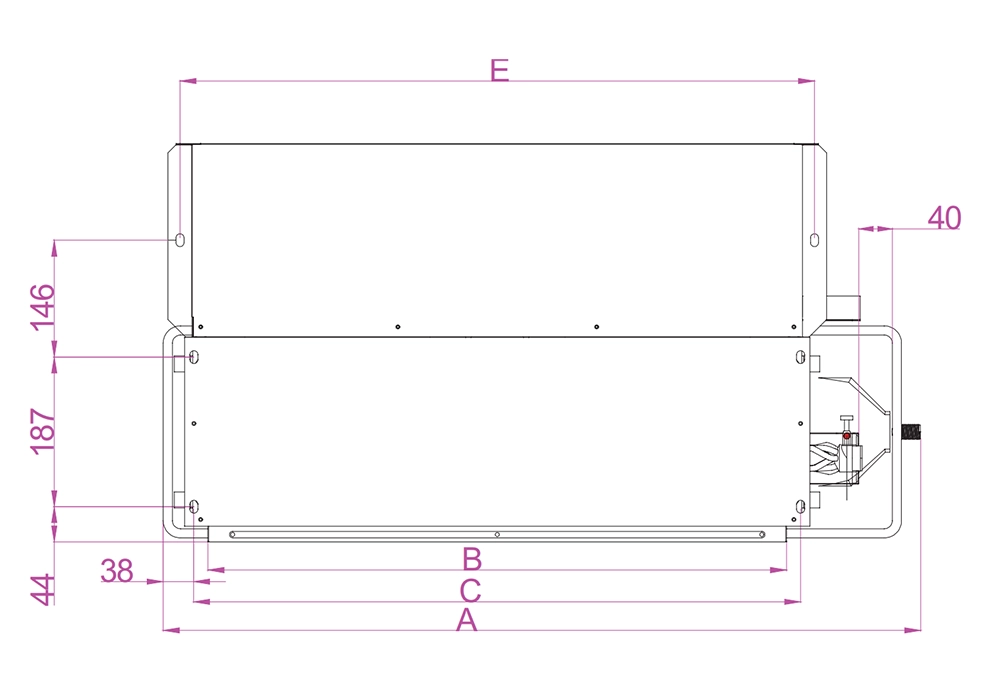

مشخصات فیزیکی فن کویل سقفی توکار

Models Weight (kg) Fan Qty. Motor Qty. Water In/Out Drain Size A (mm) B C E G
Standard Pan Long Pan
FEW200FT 20 1 1 ¾  In   625 725 402 437 472 441
FEW300FT 24 2 1 ¾  In   815 915 592 627 662 581
FEW400FT 28 2 1 ¾  In   865 965 642 677 712 681
FEW600FT 33 2 1 ¾  In ¾  In 945 1045 722 757 792 761
FEW800FT 44 3 2 ¾  In   1045 1145 822 857 892 861
FEW1000FT 47 3 2 ¾  In   1095 1195 872 907 942 911
FEW1200FT 50 4 2 ¾  In   1425 1525 1202 1237 1272 1241
FEW1400FT 54 4 2 ¾  In   1475 1575 1252 1287 1322 1291
